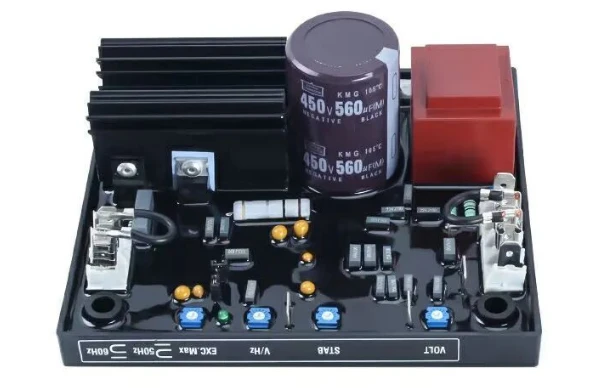

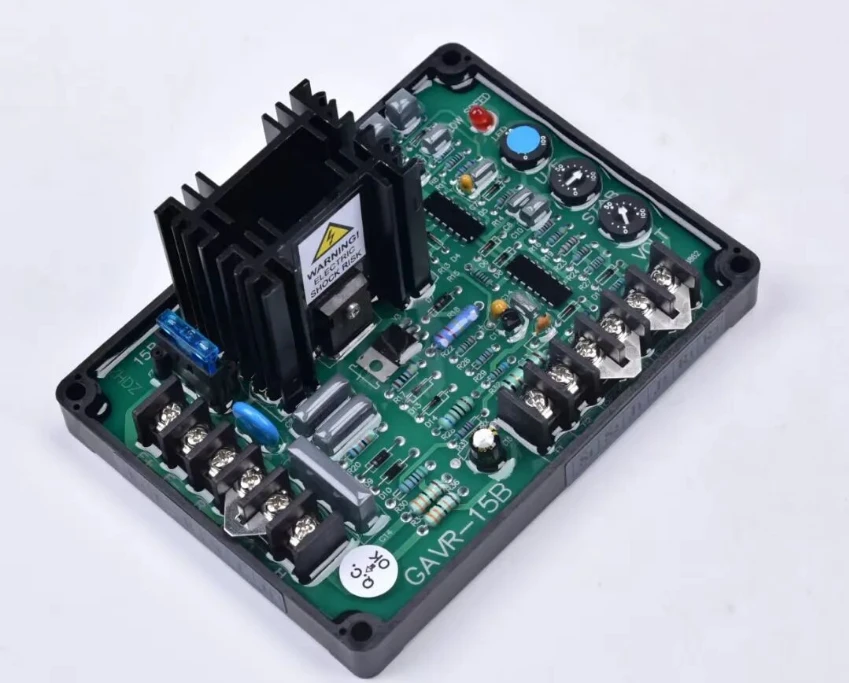

Функція панелі регулятора напруги (автоматичний регулятор напруги AVR) дизель-генераторних установок (практична інформація, підходить для початківців)

1. Регулювання напруги ядра (основна функція)



Він збирає вихідну три{0}}фазну напругу генератора для зворотного зв’язку та внутрішньо порівнює її зі стандартною номінальною напругою (зазвичай 400 В три-фази, 230 В одно-фази):



1. Якщо напруга занадто низька→ АРН збільшує струм збудження, посилює магнітне поле ротора і підвищує вихідну напругу;



2. Якщо напруга занадто висока→ АРН зменшує струм збудження, магнітне поле слабшає, напруга падає;

Незалежно від відсутності навантаження, раптового додавання або раптового припинення навантаження, він завжди підтримує напругу в межах допустимого діапазону, запобігаючи пошкодженню ламп, двигунів і шаф управління, спричиненим стрибками або перепадами напруги.



2. Початок збудження та наростання-напруги

Коли пристрій запускається вперше, а швидкість ще не досягла номінального значення, залишковий магнетизм слабкий, і сам генератор не може виробляти напругу. Панель регулятора напруги має схему само-збудження, яка використовує невелику кількість залишкового магнетизму або-живлення від акумулятора для забезпечення початкового струму в обмотці збудження, що дозволяє генератору швидко досягти номінальної напруги.



Без АРН або якщо АРН пошкоджений, пристрій обертатиметься, але напруга не надходитиме.



3. Адаптація до навантаження для динамічного регулювання напруги

Коли-запускається потужне обладнання (двигуни, повітряні компресори), відбувається велике миттєве падіння напруги. АРН миттєво збільшить напругу компенсації збудження, щоб напруга не падала відразу після застосування навантаження.



Коли велике навантаження знімається, це запобігає стрибкам напруги та пошкодженню електричних пристроїв.

4. Підтримка функцій захисту (стандарт для різних моделей AVR)



1. Захист-низьких частот:Коли швидкість пристрою надто низька (недостатня частота), збудження обмежується, щоб запобігти пошкодженню обладнання, спричиненому навантаженням низької-напруги;

2. Обмеження перенапруги:Знижує найвищу напругу під час несправностей, щоб запобігти поломці обмотки генератора та подальшого електричного обладнання;

3. Збудження плавного пуску:Поступово підвищує напругу під час запуску, уникаючи миттєвого впливу навантаження.



5. Функція паралельного підключення до мережі (AVR для паралельного використання)

Коли декілька блоків працюють паралельно, AVR може регулювати розподіл реактивної потужності, забезпечуючи постійність напруги кількох блоків, запобігаючи циркулюючим струмам і не конкуруючи за реактивну потужність.



6. Розрізнення між безщітковим і щітковим генератором AVR

1. Безщітковий генератор AVR: подає живлення до статора збудника, опосередковано керуючи магнітним полем головного генератора;



2. Щітковий генератор AVR: безпосередньо подає струм збудження до контактних кілець ротора.



Типові симптоми пошкодження AVR



1. Немає вихідної напруги під час запуску;



2. Нормальна напруга в ненавантаженому стані, але різко падає при навантаженні;



3. Напруга коливається непередбачувано і не може стабілізуватися;



4. Напруга залишається надмірно високою, часто перегорають лампочки та вимикачі.
